Система мониторинга электроэнергии
Описание системы
Tokoprime Busway Monitor (TBM) — модульная система контроля параметров электроэнергии и учета потребления в распределённых точках сети. Система спроектирована для работы на промышленных предприятиях, в офисных зданиях, на складах, а также, подходит для объектов ЖКХ и распределительных сетей.
Комплекс непрерывно измеряет несколько десятков параметров (токи, напряжения, мощности, гармоники, коэффициент мощности) в распределённых контрольных точках, передавая данные по Modbus-RTU в SCADA, АСУ ТП или BMS заказчика для анализа и принятия решений.
Система поддерживает контроль до 32 трёхфазных или 96 однофазных точек, что позволяет получать полную картину состояния электросети в реальном времени, предотвращать аварийные ситуации и оптимизировать энергопотребление без капитальной модернизации инфраструктуры.
Встроенная аналитика позволяет отслеживать качество электроэнергии, локализовать токи утечки, рассчитывать фактические потери и прогнозировать потребности в мощности.
Назначение и возможности
- Контроль фактического потребления по зонам и потребителям
- Предупреждение перегрузок, утечек тока и аварийных отключений
- Поддержание стабильного качества электроэнергии
- Уменьшение эксплуатационных затрат и штрафов за реактивную мощность
- Получение достоверных данных для отчетности, расчётов и распределения расходов
- Своевременная диагностика ухудшений состояния сети
- Подготовка к плановым отключениям и ремонтам
- Оценка реальной нагрузки перед вводом нового оборудования
Где применяется
- Залы центров обработки данных (ЦОД)
- Распределительные шинопроводы питания серверных стоек
Преимущества для заказчика
- Учёт электроэнергии каждой стойки
- Контроль загрузки фаз и линий шинопровода
- Сбор аналитических данных для анализа (PUE, биллинг)
- Раннее выявление аварийных, нестандартных ситуаций
Функциональные возможности системы
| Функция | Польза для ЦОД |
|---|---|
| Учёт энергии по каждой стойке | Основа для биллинга арендаторов |
| Контроль тока по фазам | Предотвращение перегрузки линий |
| Анализ мощности | Контроль реальной ИТ-нагрузки |
| Мониторинг в реальном времени | Аналитика и оптимизация PUE |
| Интеграция в DCIM | Быстрое выявление аварийных режимов |
| Централизованное управление энергией | |

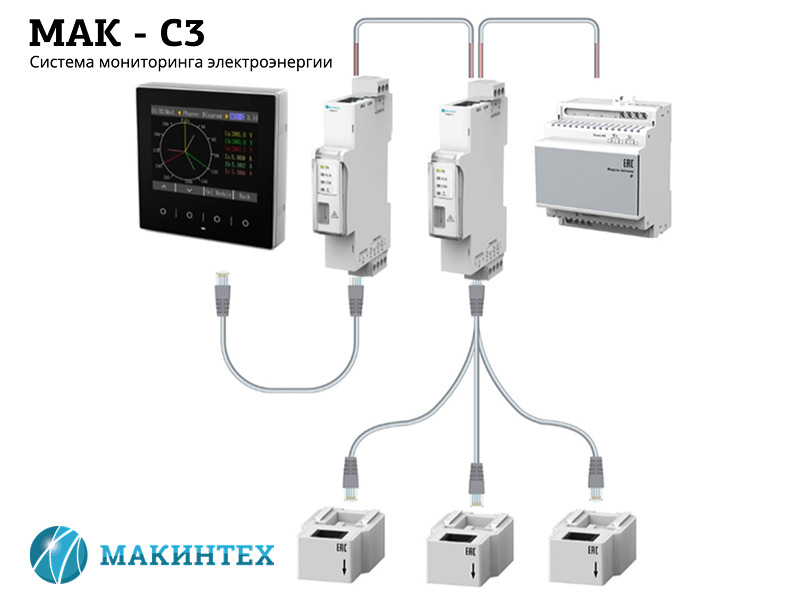

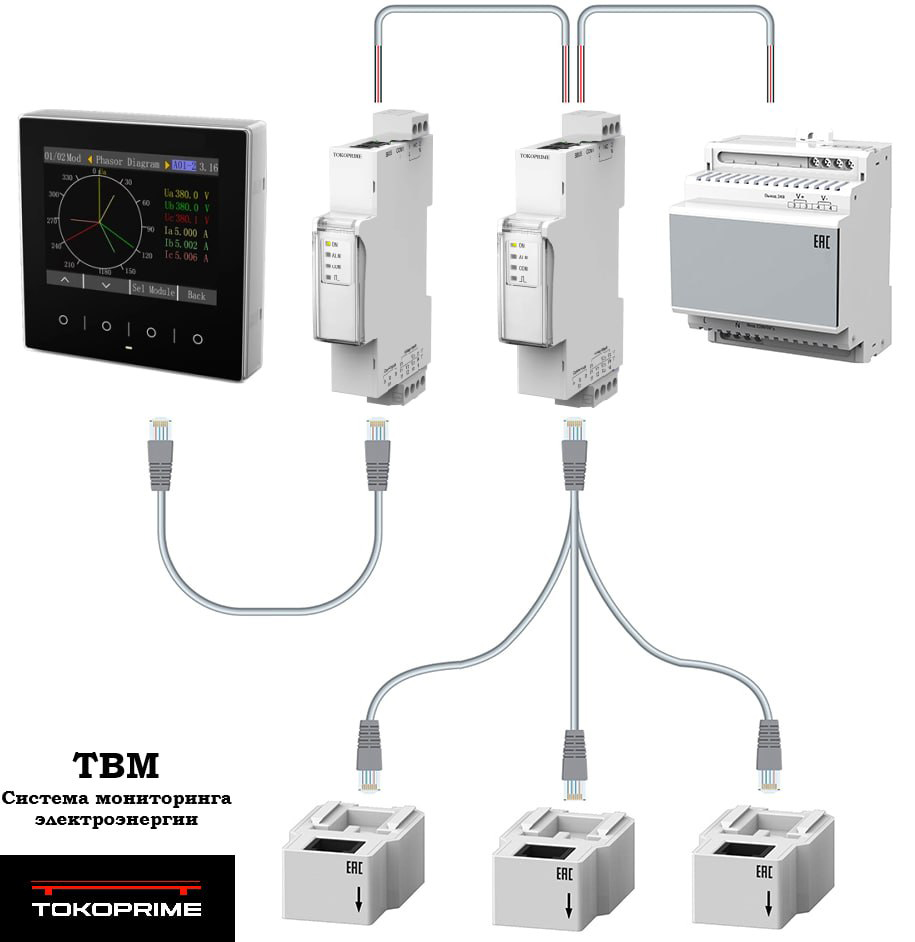

Архитектура системы
Структура:
- Измерительные модули устанавливаются на DIN-рейку коробок отбора мощности
- Датчики тока охватывают отходящие линии питания серверной стойки
- Питание модуля и измерение напряжения берётся с той же точки
- Все модули объединяются по RS-485
- Данные передаются по Modbus RTU в SCADA заказчика
Поддерживаемые интерфейсы:
- RS-485, MODBUS RTU
- Ethernet (через шлюз или модуль с TCP/IP)
Компоненты системы
1. Измерительный модуль
Устанавливается в коробке отбора мощности и выполняет сбор и передачу параметров сети.
Измеряемые параметры:
- Ток по каждой фазе
- Линейные и фазные напряжения
- Активная, реактивная, полная мощность
- Коэффициент мощности (PF)
- Частота сети
- Активная и реактивная энергия
- Максимумы нагрузки
Функции:
- Многоканальное измерение (несколько отходящих линий)
- Передача данных по Modbus RTU
- Диагностика обрыва датчиков тока
2. Датчики тока
Используются выносные датчики тока, устанавливаются на отходящие линии стоек и передают сигнал в модуль.
Особенности:
- Неразборные или разборные датчики (в зависимости от модели)
- Подбор по номинальному току линии стойки
- Без разрыва силовой цепи (для разъёмных моделей)
- Гальваническая развязка измерения
3. Модуль коммутации (для разборных датчиков)
Переходный элемент для подключения разборных трансформаторов тока к измерительному модулю.
4. Соединительные элементы системы
Измерительные модули могут объединяться между собой:
- Межмодульные кабели
- Интерфейсные колодки подключения
- Переходники Z3 / Z4 для соединения модулей
Z3 — один 4-контактный (4-pin) разъём
Обеспечивают последовательное объединение измерительных модулей в единую сеть RS-485.
Как работает система мониторинга
- На объект устанавливаются измерительные модули в коробки отбора мощности шинопровода и датчики тока на отходящие линии.
- Данные передаются по Modbus RTU (RS-485) в модуль связи или систему диспетчеризации.
- Параметры отображаются в SCADA / DCIM / BMS заказчика или на локальном дисплее.
- Система поддерживает контроль множества точек одновременно с высокой точностью измерений.
Для кого предназначена система
- Операторы центров обработки данных (ЦОД)
- Генподрядчики и подрядчики инженерных систем ЦОД
- Инжиниринговые и проектные организации
- Эксплуатационные и энергетические службы дата-центров
- Компании, предоставляющие colocation-услуги
Что позволяет система
- Видеть реальную нагрузку по каждой серверной стойке
- Отслеживать и фиксировать аварийные события в режиме реального времени
- Анализировать качество электроэнергии и влияние оборудования на сеть
- Формировать архивы и отчетность для эксплуатации и биллинга арендаторов
- Оптимизировать показатель эффективности использования энергии (PUE)
- Интегрироваться с DCIM-системами для централизованного управления инфраструктурой
- Предотвращать перегрузки фаз и линий электроснабжения
- Контролировать реальную ИТ-нагрузку и планировать ресурсы
Форматы сотрудничества
- Разовая поставка с подбором конфигурации
- Пусконаладка и сопровождение на объекте
- Интеграция в существующую систему управления
- Сервисная поддержка и помощь в эксплуатации
